**Река2** » 21 янв 2015, 00:58

Всем привет. Хочу тоже внести посильную лепту в решение проблемы переключателей.

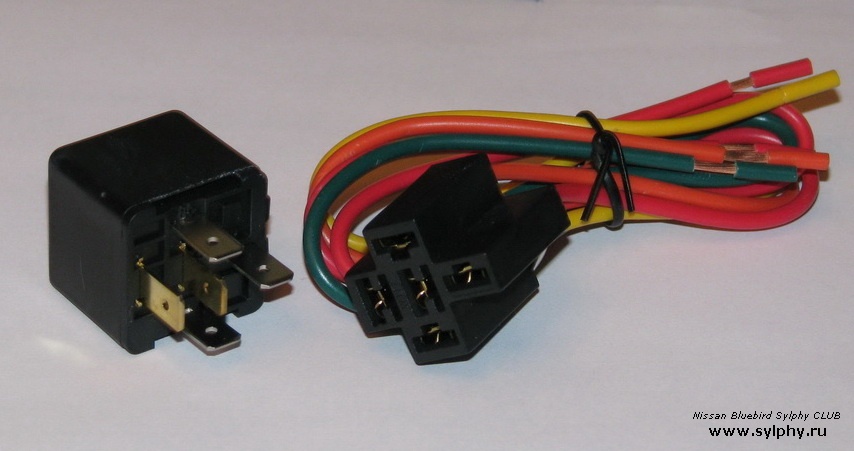

Итак, почитав наш и Клио форум, пришел к выводу, что эта беда может случиться с каждым и на любом пробеге. Решил не дожидаться беды и заранее поставить релюшки. Были куплены два реле 98.3747. Дома спаял по схеме заготовку из релюшек и в выходные в гараже имплантировал сие устройство в машину. Когда подал питание, то был неприятно удивлён некорректностью работы дворников (передние совсем перестали работать, задние работают). Саму схему я проверял дома – все работало корректно. Разобрал сам переключатель- оказалось, что сейчас (на фазе 2) стоят переключатели с диодом от короткого замыкания. На Клио форуме была подсказка как диод обойти и благодаря WOLF-777 я реализовал эту схему. Скажу сразу – все работает.

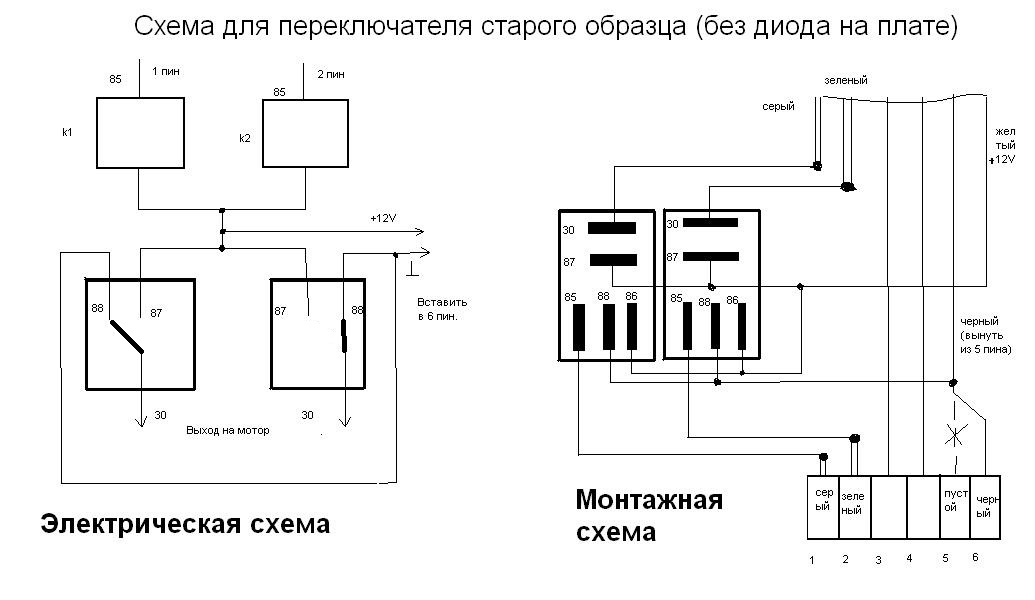

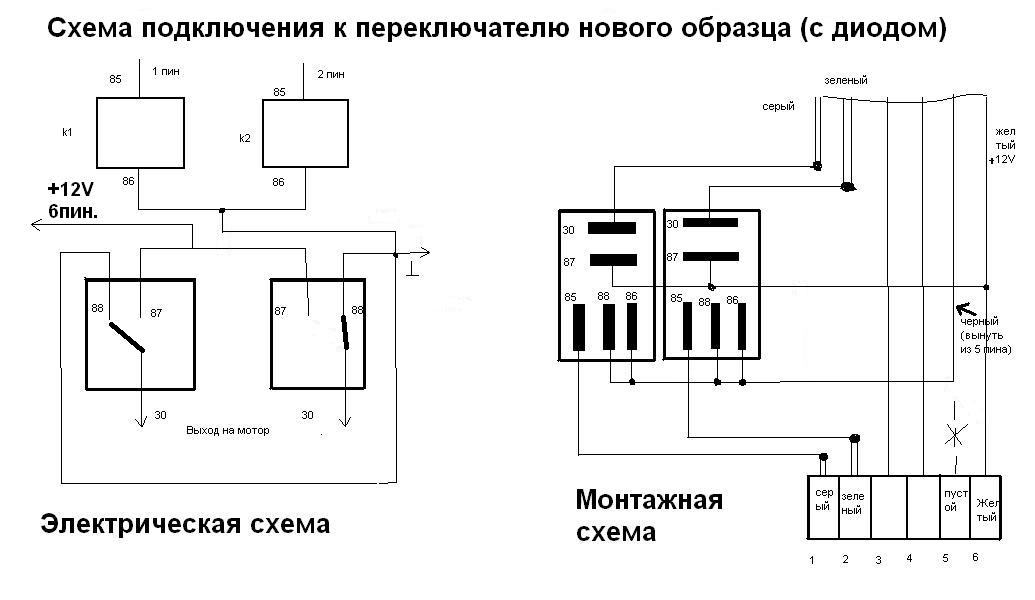

Итак, кто захочет сделать подобную переделку выкладываю электрическую и монтажную схему соединений. Она отличается визуально от выложенной на форуме, но мне она более понятной показалась. По монтажной схеме можно просто проводки напаивать особо не заморачиваясь со схемой электрической. Главное не перепутать управляющие провода реле и силовые.
Сначала определяем какой тип переключателя стоит на машине (с диодом или без него). Это можно сделать или по маркировке или разобрав девайс. Определившись выбираем нужную схему подключения. Далее разрезаем двойные провода СЕРЫЙ и ЗЕЛЕНЫЙ. Те что идут на разъем подпаиваем к контакту 85 реле, а те что идут дальше на мотор омывателя к контакту 30. Остальное вроде должно быть все понятно из рисунков.
-------------
Посыпаю голову пеплом. В этом рэле контакты 30 и 88 являются свободно замкнутыми. Выкладываю исправленную схему.

**ST@S** » 21 янв 2015, 17:49

**Река2** » 21 янв 2015, 23:20

Из 1 и 2 пина выходят двойные провода. Я резал два провода и припаявал к обоим сразу. Хотя по электрической схеме, которая есть на форуме выше, из 1 и 2 пина выходит по 1 проводу. В реале два. Чудеса.

**wolf-777** » 22 янв 2015, 11:51

**ST@S** » 22 янв 2015, 14:01

А что провода от задних стеклоподъемников в подрулевом делают?
А у кого нет задних, то и проводов нет?

**zodiak** » 22 янв 2015, 17:05

**Прораб** » 25 янв 2015, 21:33

Вот и у меня похоже приходит конец этому девайсу, авто декабрь 2012, пробег 27000км. Вчера активно пользовался брызгалкой, в итоге брызгать перестала, при нажатии на рычаг, начинает работать задний дворник, а поливать начинает только после включения выключателя заднего дворника. Записался в сервис ренамакс на вторник, по телефону приемщик сказал, что надо менять весь подрулевой, по гарантии. Уже сколько лет эта проблема существует, что то не видно, телодвижений в этой области у рено.

**ST@S** » 26 янв 2015, 01:00

Сотворил штуку из двух реле, спасибо Река2 за монтажную схему (всё просто и понятно, нах схемы электрические-сумасводящие). В марте машина сходит с гарантии, буду ставить...

**Река2** » 27 янв 2015, 00:34

После установки релюшек я проехал километров 500 наверно и в какой то момент надо было посигналить. нажимаю на бибикалку- а в ответ тишина. А ведь проверил после монтажа все, кроме сигнала.

Вот у меня вопрос - что мог нарушить в цепи сигнала? Может у кого есть распайка переключателя (контакты 3 и 4 разъема) и какой предохранитель отвечает за питание бибикалки? Заранее спасибо.

**wolf-777** » 27 янв 2015, 00:39

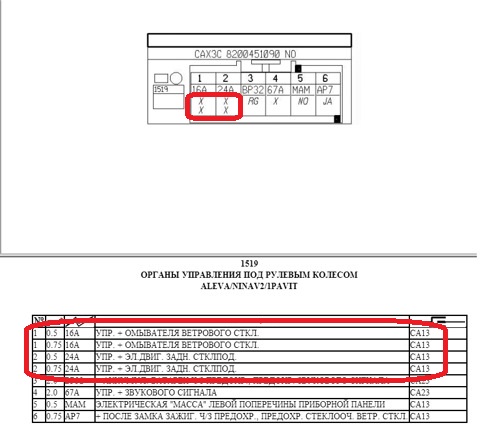

**Река2** » 28 янв 2015, 00:16

Вот спасибо.

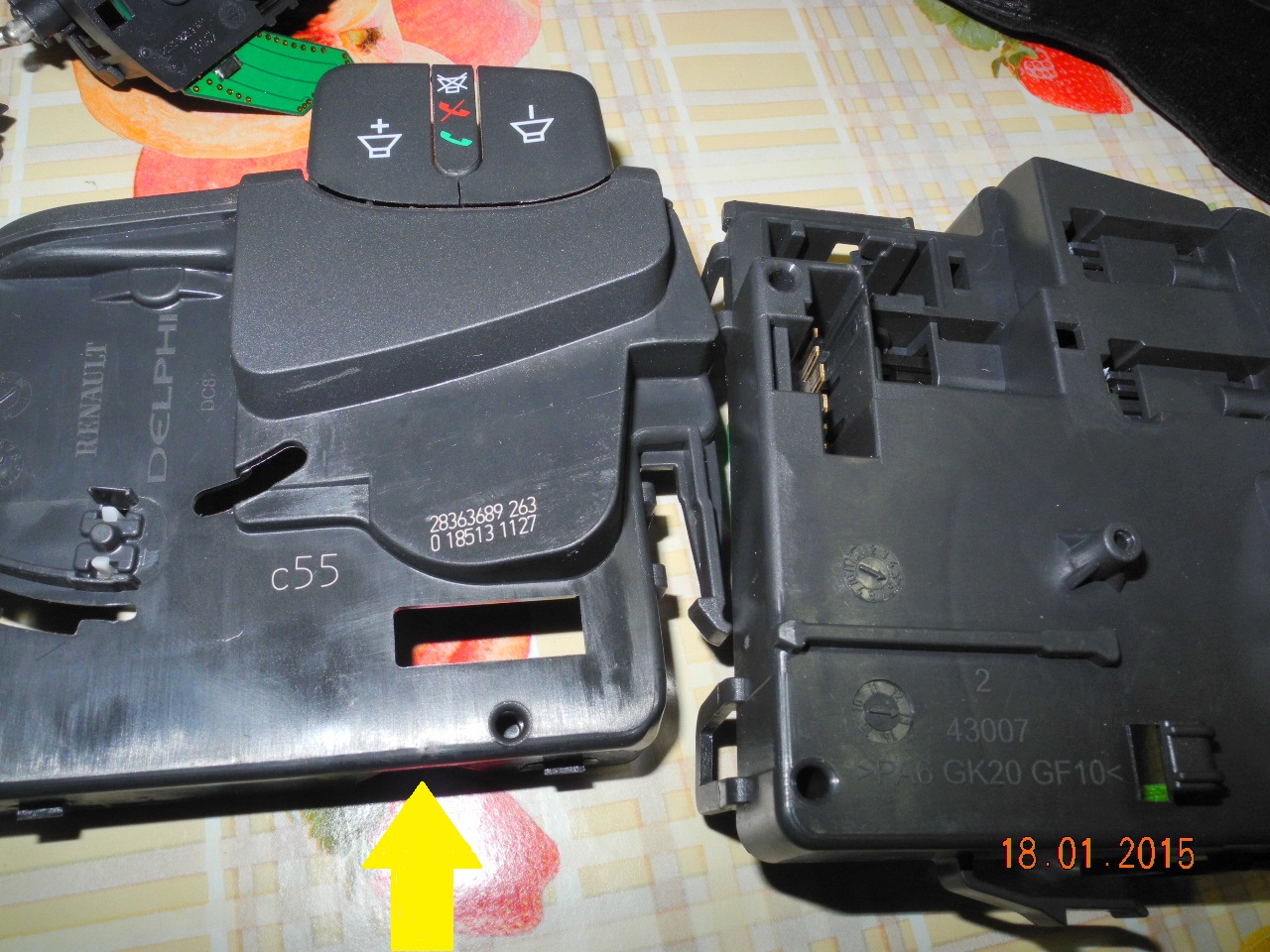

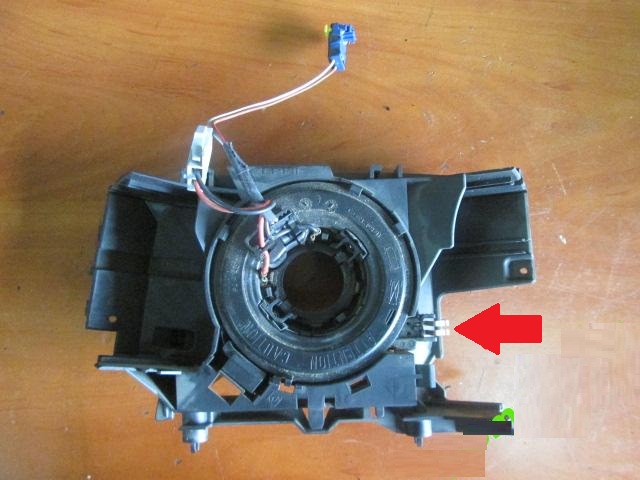

Согласно схеме, если я выдерну разъем и соединю 3 и 4 пины, то сигнал должен заработать. Осталось проверить на практике. Интересно, а где на самом переключателе находится выход на кнопку сигнала? там же всего 3 разъема- на магнитолу, силовой (куда релюшки приделываем) и шлейф на левый переключатель.

**wolf-777** » 29 янв 2015, 12:40

**Река2** » 31 янв 2015, 15:50

Ура, заработало! Дело было в этих контактах, которые идут на бибикалку. Они сделаны из очень мягкого металла и гнутся элементарно. Причем проконролировать контакт невозможно, пока не соберешь весь узел и не подашь питание. Так что поокуратнее с ними. WOLF-777у спасибо.

**ST@S** » 02 фев 2015, 13:20

**Река2** » 02 фев 2015, 21:38

Сам сначала думал, что с монтажем начудил. Ан нет, это разные цепи питания оказались. Монтажную схему перделывать не надо, там все верно.

**Serj 44** » 25 фев 2015, 21:07

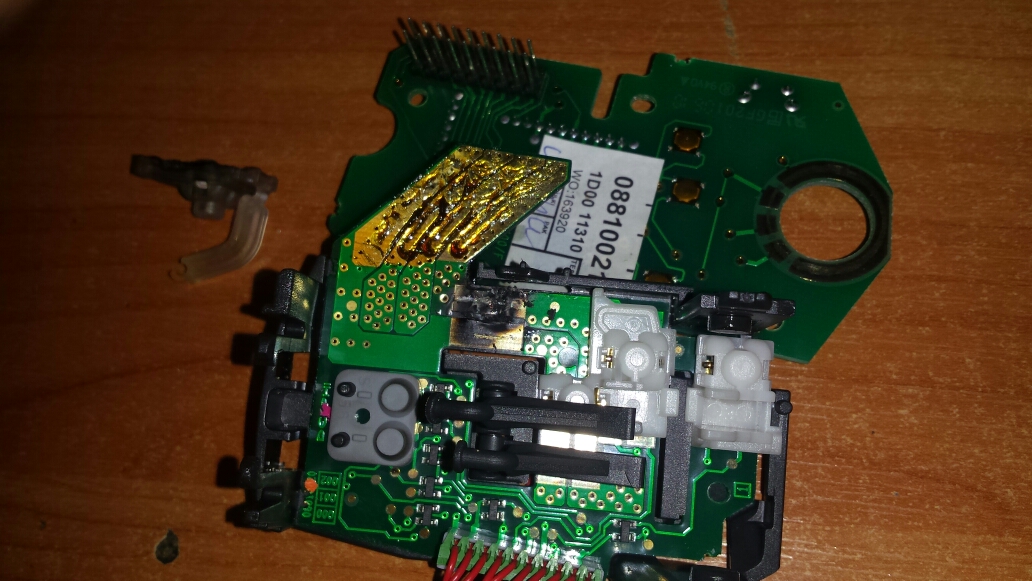

У меня тоже случилось воспламенение подрулевого переключателя правого. Пробег 105000 км, только гарантия кончилась. На ходу резко запахло горелой проводкой, из под руля повалил густой серый дым. Как я понял потом коротнуло в момент подачи воды на стекло. Разобрал - контакты с двигателя подачи воды сгорели напрочь . из четырех лепестков осталось два, неподвижные контакты тоже выгорели вместе с текстолитом, Остальные функции подрулевого не пострадали. Исчезла только подача воды. Судь да дела у ОД на сегодня стоит 13500 с гарантией на 1 год, в экзисте 11500 руб. . Решил пока не найду дешевле по колхозить. Спасибо за схемы на форуме. Я снял с колодки оба провода , с двигателя на лобовое и на заднее стекло, пин-1 и пин-2. и поочередно подключал к + пин-3 ,и к - пин 5. купив заранее простой переключатель- вкл-выкл. И отдельно ,пока не найду подешевле родной, тоесть временно, эти провода подключил к переключателю, посадив на липкую ленту под руль. Принцип работы остался прежний , только чтоб брызнуть водички, надо не джостик гнуть, а включить и выключить переключатель, рядом стоящий. Для временной работы очень даже неплохо, особенно сейчас в весеннюю погоду. Кто может подскажет ,где найти Б/У подрулевой исправный - куплю.

**uraltrucks** » 14 мар 2015, 20:36

Задам вопрос здесь же - а с левым что может быть переключателем? Купил по случаю с ПТФ вместо своего и не переключает ближний-дальний и туманки не включает ни задние, ни передние. Есть ли у кого мысли что делать?

**ivas777** » 19 мар 2015, 13:14

**uraltrucks** » 19 мар 2015, 22:39

Все неожиданно заработало само собой. Ничего особо не делал. Правда теперь периодически пропадает сигнал почему-то - может провод отошел, пока я переставлял туда-сюда переключатели.

**ivas777** » 20 мар 2015, 08:34

**m300** » 24 мар 2015, 00:07

**Река2** » 25 мар 2015, 00:08

Посыпаю голову пеплом. В этом рэле контакты 30 и 88 являются свободно замкнутыми. Выкладываю исправленную схему. m300 спасибо за внимательность.
Просьба модерату удалить неправильные схемы. Или заменить их на новые(исправленные). Спасибо.

**ivas777** » 25 мар 2015, 09:01

В тот пост добавил этот текст и схемы, а те схемы удалил.

**m300** » 31 мар 2015, 12:17

Сегодня доработал авто по вашей схеме. Решил не дожидаться гарантийного случа, к тому же как показывает практика в 90% гарантию переключатель переживет, а вот потом все равно прийдется столкнуться с ремонтом. Провода не резал, все на клеймах соединил, так что если что по гарантиям можно обратно вернуть. Спс Река2 за подсказу с диодом.

**ST@S** » 01 апр 2015, 14:53

**m300** » 01 апр 2015, 18:59

Проделаную мною работу можно здесь посмотреть http://www.drive2.ru/l/6173641/
а на счет клейм, дажене знаю точно отуда они подошли лежит на работе мешок сразными проводками вот от туда и подбирал что подайдет.

**ST@S** » 09 апр 2015, 17:01

Ну, вот и я внедрил релюхи в штатную проводку. Всё работает, доволен как слон. Огромное спасибо за максимально разжеванную информацию. Отдельное спасибо Река2 за монтажную схему. Делал сам, хотя в электрике мало что понимаю, всё просто, если есть навыки разрезания проводов и работы с термоусадкой (изолентой)

Далее ревизионный лючек БН и оптимизация контактов.

**georgn** » 10 май 2015, 20:52

Всем здравствуйте!!! Случилась и у меня неприятность - "глюкнул" переключатель поворотов. При полном включении правого поворота поворотник мигает только один раз и загорается ближний свет фар. :twisted:

Однако, при легком нажатии, поворот правый работает нормально :cry:

Вопрос: это как то лечится, или нужно полностью менять данный узел

**ivas777** » 11 май 2015, 09:00

**gerkules** » 18 май 2015, 15:32

Ну и меня принимайте в свои стройные ряды:(((

задымило сегодня утром из-под правого подрулевого. :twisted:

Причём задымил сам по себе - в этот момент ехал спокойно, не трогая рычаг.
Сам походу виноват - грешу частыми смахиваниями каплей со стекла лёгким нажатием на себя (при этом омывайка ещё не поступает, а дворники 1 раз смахивают) чтобы не дрочить рычажок. Вот походу у него и накипело :evil:

Дыма было не много, пламени не было. сразу съехал на обочину и заглушил. дым пропал, а с ним и омыватель.
пока не разбирал ничего. пердохранитель мотора омывателя целый. бачок полный. кроме моторчика всё работает.
курю интернет

**gerkules** » 18 май 2015, 21:58

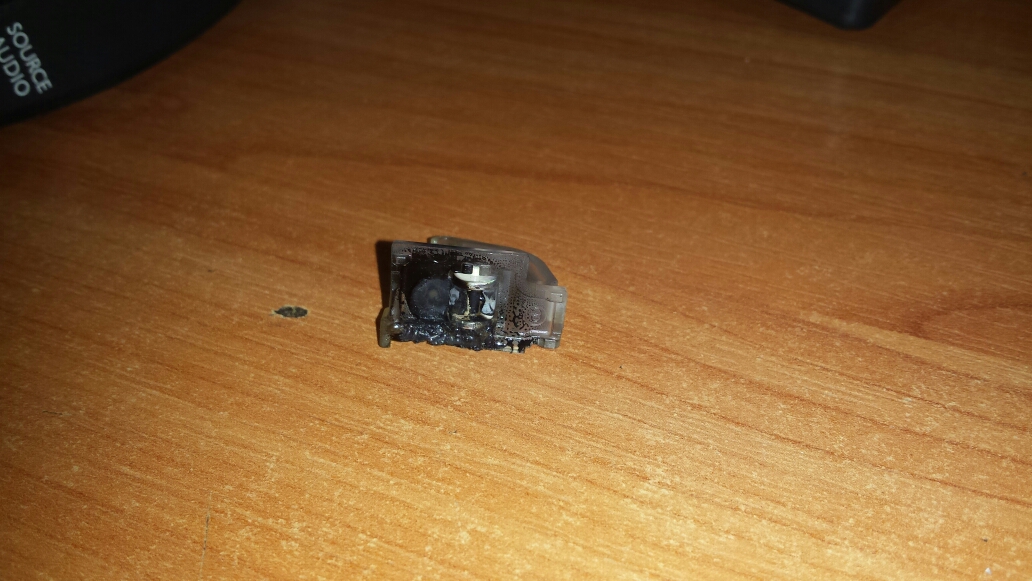

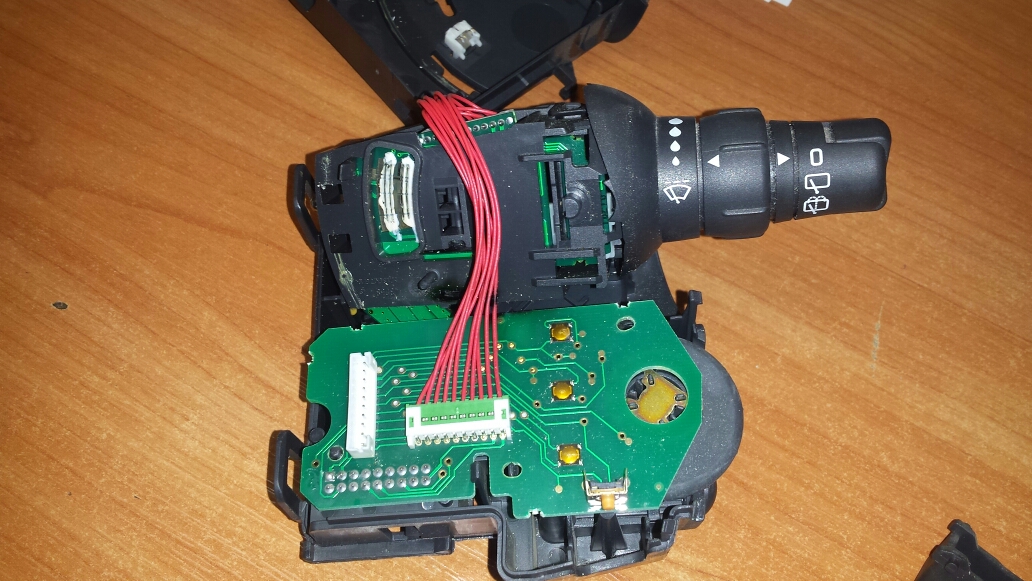

Снял

разобрал

палево:(

походу только чисткой хрен обойтись :twisted:

**uraltrucks** » 18 май 2015, 22:07

И все-таки, изучив вопрос со стороны, мне кажется, что напрашивается замена предохранителя 17 на 10А максимум. Тогда есть шанс, что будет перегорать плавкая вставка а не переключатель. С левой стороны я разбирал переключатель - не заметил никаких особенностей - почему они горят - полное ХЗ.

**gerkules** » 18 май 2015, 22:10

**Barmaley60** » 25 май 2015, 23:41

Сегодня в гараже друг мне очень эффективно сделал отвязку моторчиков омывателя от подрулевого.

Два 5-контактных реле были врезаны под капотом в цепь питания омывателей. Питание омывателей теперь идет непосредственно от АКБ через флажковый предохранитель и реле. А бывшая цепь питания моторчиков теперь управляет работой реле.
Естественно разбирать сам подрулевой не пришлось. Единственный "минус" - пришлось приколхозенные релюхи под капотом пристраивать.
Заодно влепил обратные клапаны в шланги. Спасибо форуму.

**водолей** » 25 май 2015, 23:47

Мне так и советовали, чтоб не лезть в подрулевое. И случайный коротыш, не в салоне. Все не решаюсь.

**gerkules** » 26 май 2015, 20:20

**m300** » 26 май 2015, 22:04

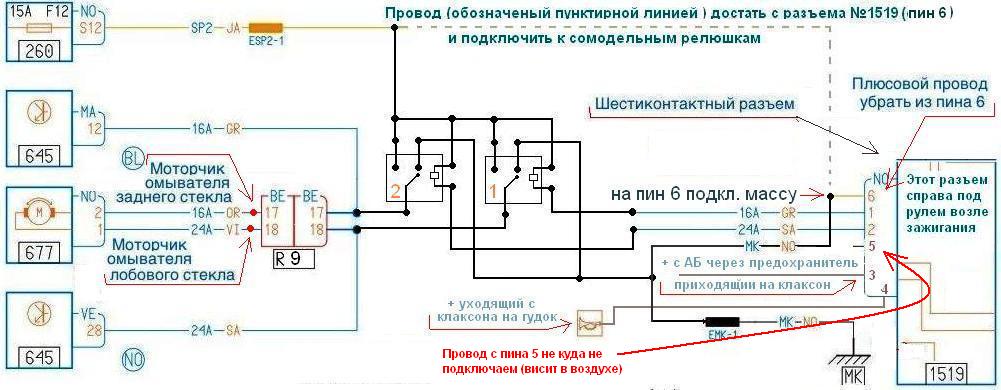

соберите схему для переключателя с диодом, пример в сообщении РЕКА2 ( второй вариант, плюс заходит в переключатель) всё должно работать. Вариант 1, тоже что и у вас на картинке, не подойдёт если в переключателе диод, зато второй вариант подойдёт вобоях случаях.

**gerkules** » 26 май 2015, 22:19

**gerkules** » 26 май 2015, 23:45

**ST@S** » 27 май 2015, 11:47

У меня диода нет, собирал и подключал по первой монтажной схеме Река2, всё работает как надо

**m300** » 27 май 2015, 12:31

**zn1nz** » 27 май 2015, 14:09

ТОВАРИЩИ!!! подскажите где взять минус к пину 6 на схеме с двумя реле???

заранее балгодарен

**zn1nz** » 27 май 2015, 15:42

и ещё, провод 5 в разъеме отрезать чтобы он просто болтался??? это котьорый чёрный на картинке? и ещё разъем 6 это желтый я правильно понимаю????

**zn1nz** » 27 май 2015, 15:45

отзовитесь кто нибудь.

**zn1nz** » 27 май 2015, 15:51

и ещё провода идут в разъеме по порядку??? с 1 по 6 , 6 жёлтый?

**gerkules** » 27 май 2015, 16:34

**gerkules** » 27 май 2015, 16:35

**zn1nz** » 27 май 2015, 18:35

ПОМОГИТЕ!!!
собрал схему номер 1 у меня без диода. при включении постоянно работает задний дворник, схему проверял всё верно.

**gerkules** » 27 май 2015, 18:56

**zn1nz** » 27 май 2015, 19:50

подрулевой сгорел, схему надо было раньше делать. подключил схему номер 1 с сгоревшим переключателем, дворник задний начал махать постоянно.
далее отключив и включив переключатель сразу заморгало всё и стал гореть ближний. в итоге полностью отключив переключатель пропали поворотники и теперь и левый не раегирует ни на какие дествия, вообщем жопа полная, влез называется.

**zn1nz** » 27 май 2015, 19:51

какие проблемы могут быть с левым переключателем, какие предохранители отвечают за его работу.

**gerkules** » 27 май 2015, 21:22

**zn1nz** » 27 май 2015, 22:49

через этот шлейф могло что то сгореть ??? или когда я поставлю новый негорелый правый выключатель то всё опять вернеться в рабочее состояние? может ли сигнал от левого идти через правый?

**zn1nz** » 27 май 2015, 22:59

возможно ли где то приобрести только плату а не весь переключатель???

**gerkules** » 28 май 2015, 01:09

**gerkules** » 28 май 2015, 01:10

**zn1nz** » 28 май 2015, 16:55

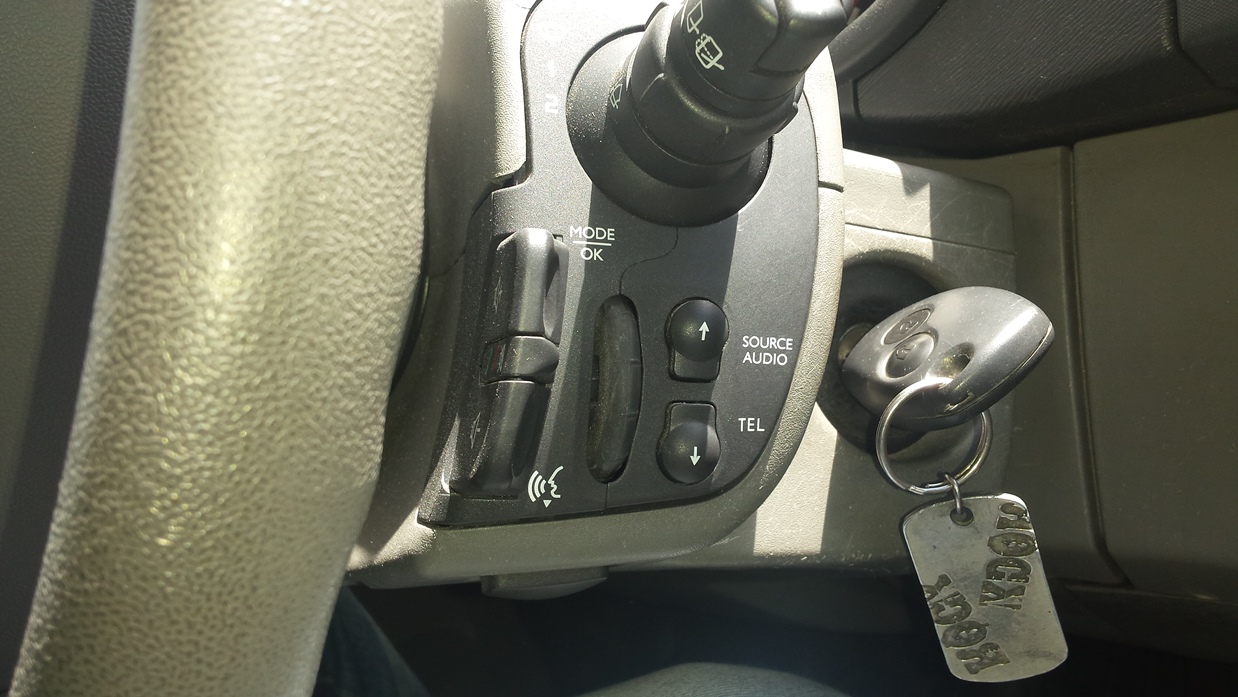

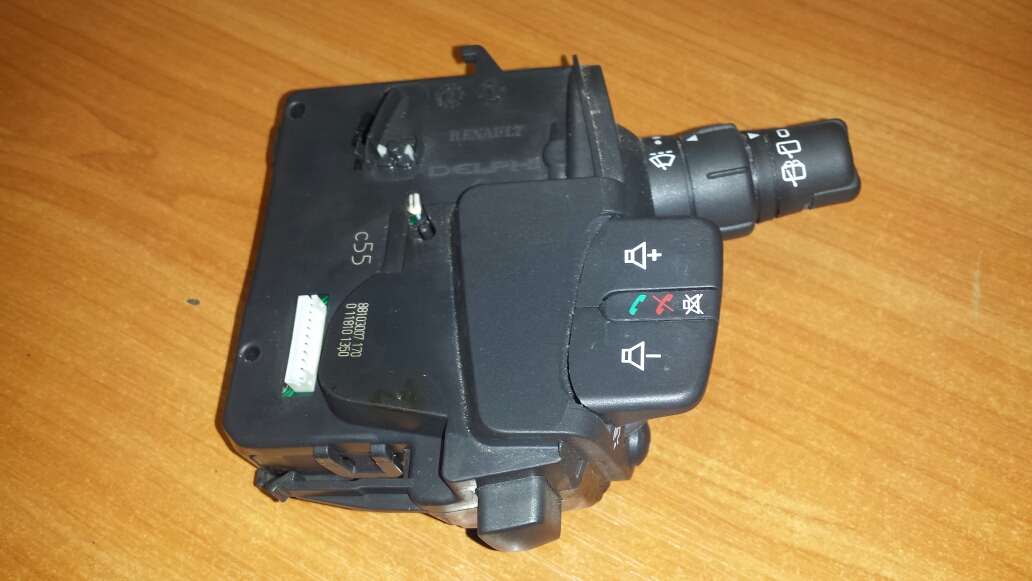

Вопрос к знающим подойдёт ли переключатель в котором есть функция блютуса, у меня стоял раньше без этой функции.???

подскажите где купить можно в москве подрулевой подешевле.???

**gerkules** » 28 май 2015, 17:24

**zn1nz** » 29 май 2015, 18:08

Один товарищ предложил купить и правый и левый и подрулевой шлейф всё это дело испанской сборки, он утверждает что больше перегорать не будет, а схему я уже сделал. так вот вопрос, теперь разбирать обратно всё и спаивать шлейф или же плохого не будет пусть висят эти релюшки, и будут ли они дружить с новым подрулевым.

**gerkules** » 29 май 2015, 19:18
